Transparency Layers
17 Mar 2014Transparency Layer 是由多个对象组合在一起拼成的图形，它在图形绘制的过程中会被当作一个对象来处理。 Transparency Layer 最常见的用处就是在我们想对一组图形添加效果的时候。比如像下面这样对三个叠加在一起的三个圆形添加阴影。
如果我们添加阴影的时候没用把这三个圆形绘制在 Transparency Layer 上的话 那么阴影则将会添加在每个圆形周围上。
使用 Transparency Layer 的时候，我们首先要在绘制 Transparency Layer 开始的地方调用 CGContextBeginTransparencyLayer 它需要两个参数，一个就是我们绘制图形的graphics context 另外一个是个CFDictionary对象，通过第二个参数我们可以控制一些绘制图形的属性，比如 阴影的开关 图形混合的类型 和图形的alpha值。一般的情况下都是传NULL。接下来我们就可以执行我们绘图的代码了。 画完之后在 UIGraphicsEndImageContext 或者 UIGraphicsPopContext 之前我们需要调用 CGContextEndTransparencyLayer来结束 Transparency Layer的绘制。此外，我们还可以使用 CGContextBeginTransparencyLayerWithRect 来制定区域来绘制 Transparency Layer
我们看下面这个例子代码
UIGraphicsBeginImageContextWithOptions(CGSizeMake(320, 320),NO ,[UIScreen mainScreen].scale);
CGContextRef myContext = UIGraphicsGetCurrentContext();
CGFloat wd = 250;
CGFloat ht = 250;
CGSize myShadowOffset = CGSizeMake (5, -5);
CGContextSetShadow (myContext, myShadowOffset, 3);
CGContextBeginTransparencyLayer (myContext, NULL);
CGContextSetRGBFillColor (myContext, 0, 1, 0, 1);
CGContextFillRect (myContext, CGRectMake (wd/3+ 20,ht/2 ,wd/4,ht/4));
CGContextSetRGBFillColor (myContext, 0, 0, 1, 1);
CGContextFillRect (myContext, CGRectMake (wd/3-20,ht/2-50,wd/4,ht/4));
CGContextSetRGBFillColor (myContext, 1, 0, 0, 1);
CGContextFillRect (myContext, CGRectMake (wd/3,ht/2-20,wd/4,ht/4));
CGContextEndTransparencyLayer (myContext);
UIImage *image = UIGraphicsGetImageFromCurrentImageContext();
self.imageView.image = image;
UIGraphicsEndImageContext();

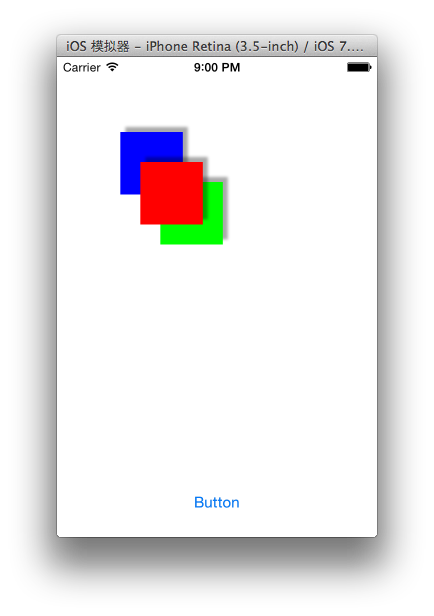

三个矩形被当作一个整体添加了阴影，如果注释掉
CGContextBeginTransparencyLayer (myContext, NULL);
和
CGContextEndTransparencyLayer (myContext);
那么阴影就会单独的添加在每个图形上。
